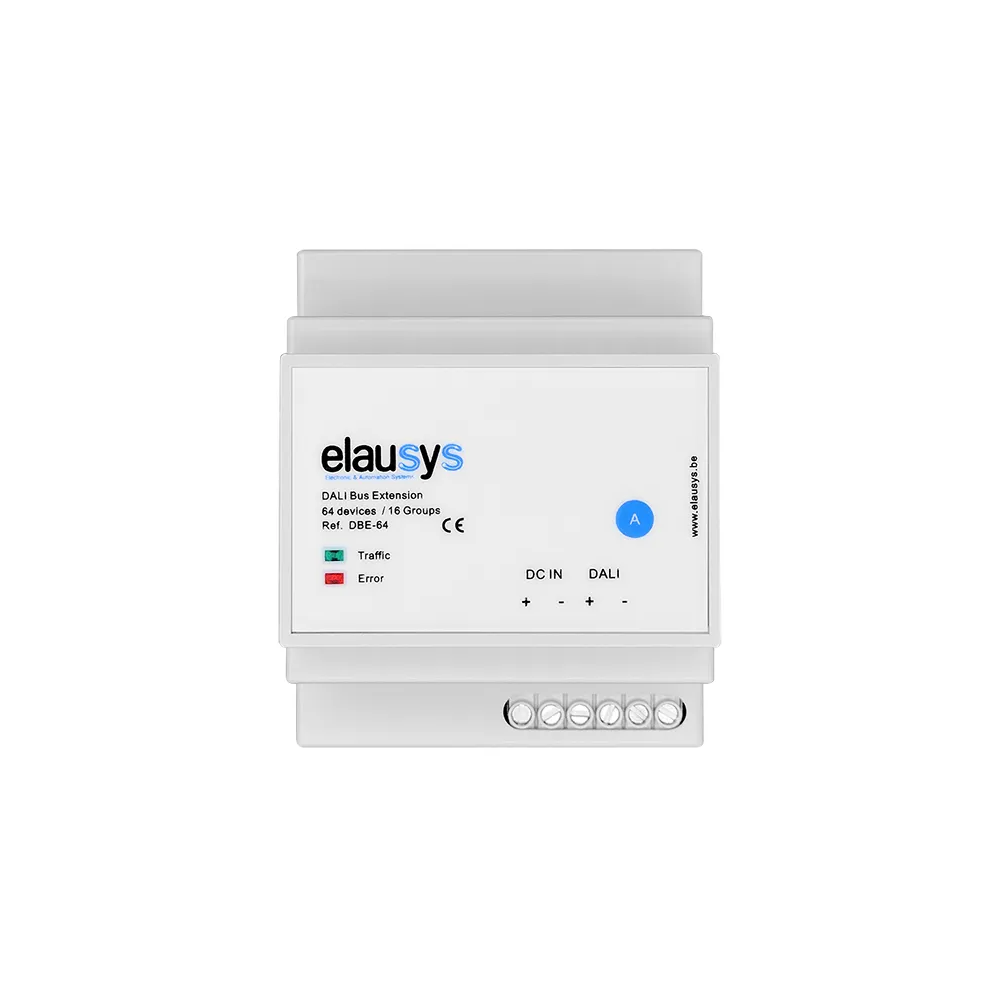

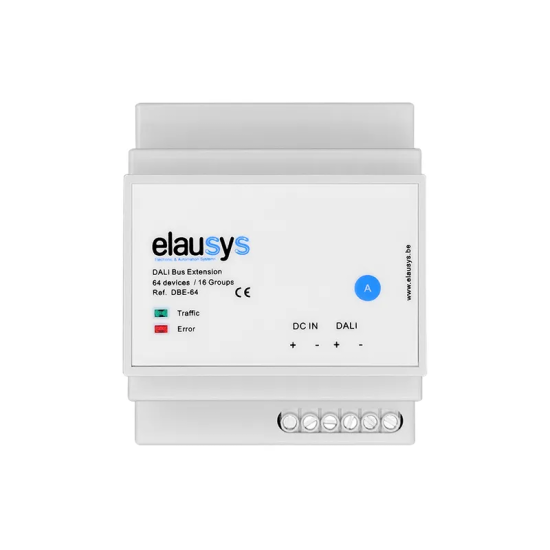

KNX/DALI DBE-64 Erweiterung

Der DBE-64 ist ein voll ausgestattetes DALI-Bus-Master-Erweiterungsmodul für das Elausys Universal KNX Aktuatorensystem. Entwickelt, um KNX-Automatisierung nahtlos mit professionellen DALI-Beleuchtungsinstallationen zu verbinden, ermöglicht diese Erweiterung die Steuerung von bis zu 64 einzelnen DALI-Geräten oder die Organisation in 16 DALI-Gruppen über eine einzige KNX-Schnittstelle. Die integrierte Web-Inbetriebnahmeoberfläche vereinfacht die DALI-Adressierung und -prüfung, ohne dass spezielle DALI-Inbetriebnahmewerkzeuge erforderlich sind.

Der DBE-64 bietet vollständige DALI-Bus-Master-Funktionalität mit konfigurierbarer Kanal-Kapazität. In ETS wählen Sie zwischen DALI-Aktuator-Konfigurationen mit 32, 48 oder 64-facher Kapazität, um den Projektanforderungen gerecht zu werden und die Nutzung der KNX-Kommunikationsobjekte zu optimieren. Jeder KNX-Kanal kann unabhängig zugewiesen werden, um ein einzelnes DALI-Gerät (Adressen 0-63) oder eine DALI-Gruppe (0-15) zu steuern, was eine flexible zonenbasierte Lichtsteuerung mit benutzerdefinierten Bezeichnungen zur einfachen Identifizierung der Leuchten ermöglicht.

Die Erweiterung erzeugt die standardmäßige DALI-Bus-Spannung von 18VDC mit interner Strombegrenzung bei 230mA. Ein externes 24VDC-Netzteil, das bis zu 300mA liefern kann, muss angeschlossen werden, um den DALI-Bus-Ausgang mit Strom zu versorgen. Alle 64 DALI-Geräte können in Echtzeit auf den AN/AUS-Lampenstatus überwacht werden, und das System bietet eine automatische Fehlererkennung für Geräte mit Fehlerstatusanzeige zur proaktiven Wartung.
