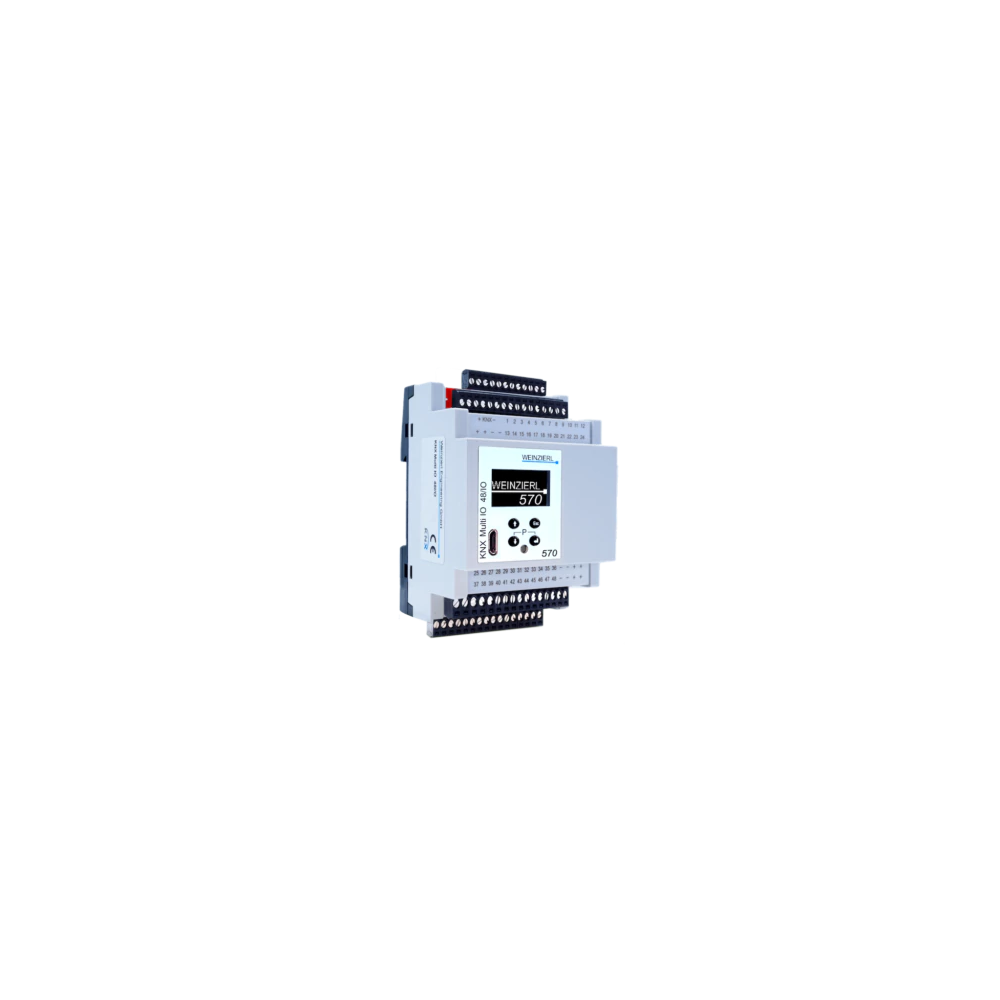

Contrôleur KNX Multi IO 570

Le KNX TP Multi IO 570 (48I/O) est une interface binaire universelle pour le contrôle du bâtiment. Il dispose de 48 lignes E/S. Chaque ligne peut être utilisée comme entrée binaire ainsi que comme sortie binaire. Les périphériques peuvent être alimentés par une tension externe de 24 V⎓. Les canaux configurés comme entrées peuvent être utilisés pour commander l’éclairage ou les stores via le réseau KNX. Ils peuvent également être utilisés pour compter des impulsions, par exemple comme interface pour compteurs d’énergie. Les canaux configurés comme sorties peuvent piloter directement des LED de signalisation, des relais de couplage externes, par exemple Multi IO Extension Switch 590, ou des relais de stores, Multi IO Extension Shutter 592.

L’interface USB intégrée permet d’établir une connexion bidirectionnelle entre un PC et le bus KNX. Le connecteur USB dispose d’une séparation galvanique par rapport au bus KNX. ETS, version 4.2 ou ultérieure, ainsi que les outils de visualisation prennent en charge cette interface. La configuration de l’appareil s’effectue avec ETS, un téléchargement local est possible. Un écran OLED facile à lire en façade permet une commande manuelle pour tester l’installation.
